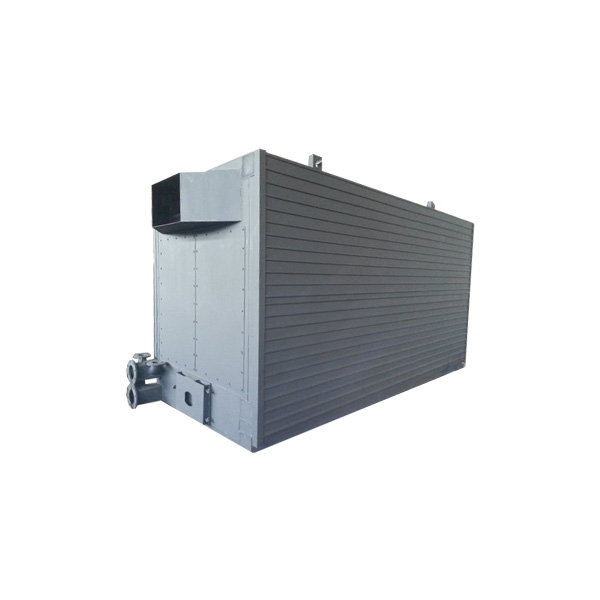

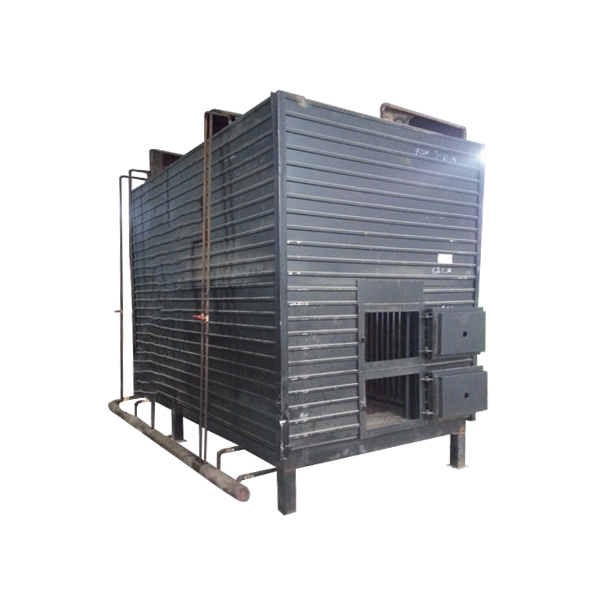

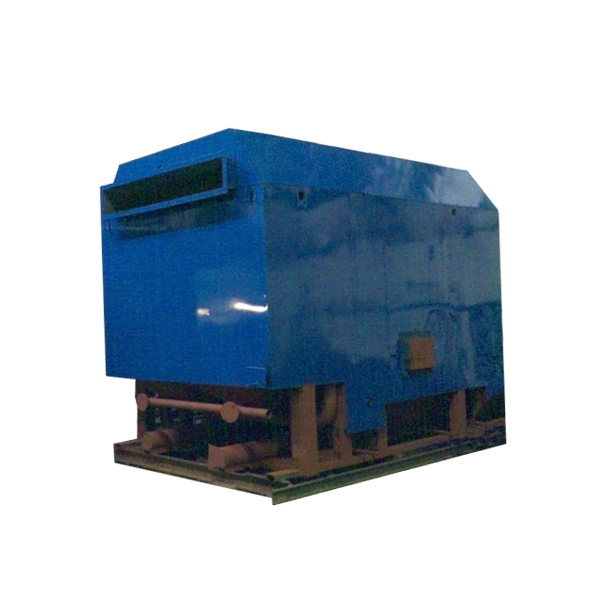

Котёл КВр на угле с колосниковой решеткой в Абакане

Устройство и принцип работы

Угольный котел КВр с ручной топкой — это теплоизолированный каркас и система трубопровода. Топливо вручную загружается в топку, вода нагревается горячими газами, образовавшимися в результате сжигания горючего, и циркулирует по трубопроводной системе. Газы проходят два раза по конвективной части, после чего выводятся через заднюю стенку. Для удобства чистки нагревающихся поверхностей, сверху у котла имеется специальный люк. Оставшийся после сгорания топлива шлак вручную переводится в золоотвод и выводится из топливной системы.

Угольный котел КВр оснащен колосниковой решеткой для слоевого сжигания топлива.

Колосниковая решетка — это чугунная плитка, защищенная от перегревов и коррозий, по периметру которой имеются отверстия расширяющегося сечения. На решетку слоем попадает топливо и происходит процесс горения. Особое сечение препятствует застреванию шлака в решетке, а дополнительная подача воздуха обеспечивает качественное горение топлива. Воздух под решетку подается естественной тягой или посредством работы вентиляторов.

Особенности и преимущества

• КПД более 80% обеспечивается за счет большой топливной камеры, системы вентиляции и колосниковой решетки, способствующих полноценному и равномерному сгоранию топлива, что помогает рационально использовать и экономить горючее;
• Эффективное сжигание угля позволит рационально использовать топливо, что снизит затраты на закупку;
• Устойчивость к накипеобразованию образуется благодаря гидравлической схеме, предотвращающей застои и появление накипи, появление которых снизило бы КПД при длительном использовании котла;
• Низкие требования к качеству воды избавляют от необходимости подготавливать воду перед использованием;
• Небольшой размер котла позволит уместить его даже в небольших котельных;
• Минимальные монтажные работы позволят сэкономить время и средства при установке котельного оборудования.

Размещение и установка

Конструкция котла КВр с ручной топкой различается в зависимости от мощности. Котел мощностью до 1,1 Гкал будет моноблочным, свыше 1,1 Гкал – двухблочным. При этом блоки легко монтируются.

Котел КВр должен быть установлен специалистами. Котел имеет значительный вес, поэтому устанавливается только на пол, на специально подготовленную поверхность. К бетонному фундаменту котел прикрепляется болтами. Сначала производится установка нижней части контроллера. Здесь важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. Далее котел присоединяется к трубопроводу, устанавливаются запорные устройства, все необходимая арматура и контрольно-измерительные приборы. В конце производится монтаж газовыводящей системы и установка элементов управления.

Эксплуатация и техническое обслуживание

Водогрейный котел КВр очень прост в эксплуатации. После монтажа котел подключается к водопроводной системе и начинает работу. Котел КВр достаточно автономен, вмешательство человека требуется только для загрузки топлива, вычищения шлака и общего контроля работы. Котел не требует специальной подготовки воды, однако подготовленная вода может увеличить коэффициент полезного действия. Помимо простоты использования котел КВр имеет еще и более длительный срок службы, чем, например, простой бойлер.

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Комплектация

Котлы КВр доставляются в максимально собранном заводском виде и комплектуются всем необходимым для правильной установки прибора: запорной арматурой, контрольно-измерительными приборами, частями вентиляционной системы, дымососом и золоуловителем, если есть необходимость очистки дымовых газов.
