Топка ТЧЗМ в Абакане

Устройство и принцип работы

Топка ТЧЗМ — это устройство для сжигания топлива в котлах, представленное двумя блоками: блоком топки с движущейся колосниковой решеткой чешуйчатого типа и блоком забрасывателя для равномерной подачи топлива на решетку.

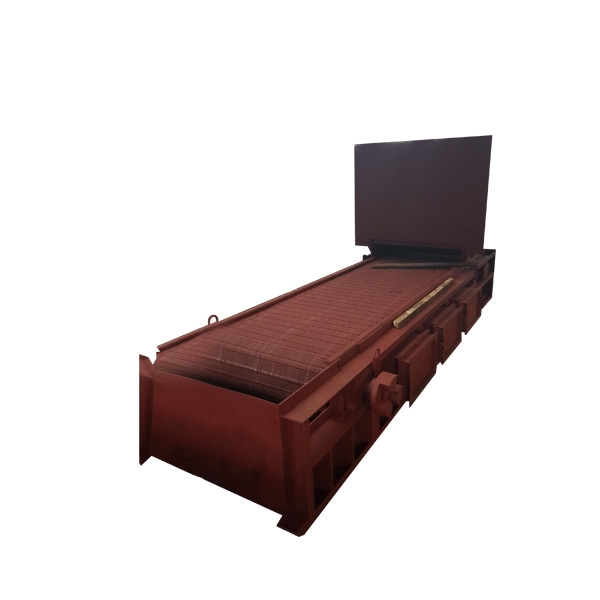

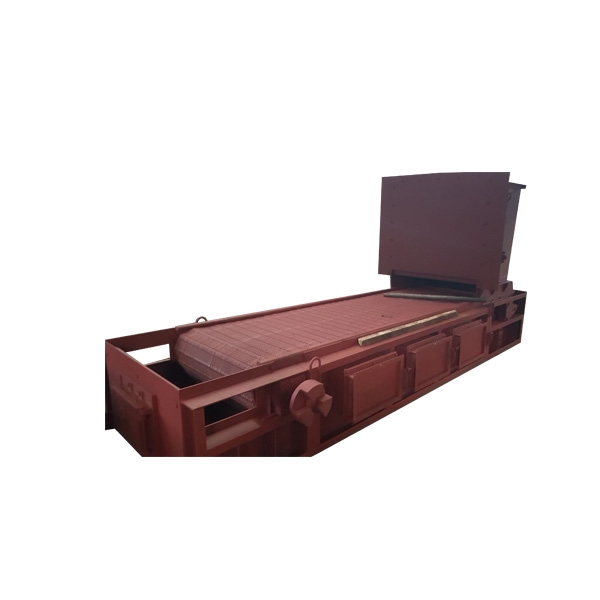

Чешуйчатое полотно состоит из цепей с держателями для колосников, которые накладываются друг на друга, создавая чешую. Решетка приводится в движение с помощью валиков и мотора.

Под полотном находятся дутьевые камеры, которые обеспечивают подачу воздуха к топливу, способствуя горение. Имеется продувка горящего топлива, что предотвращает спекание горючего и, влияя на степень горения, позволяет сжигать топливо повышенной влажности.

Особенностью топки ТЧЗМ является пневмомеханический забрасыватель, который обеспечивает совокупность двух типов горения топлива: слоевое горение крупного топлива на решетке и воздушное горение мелких частиц топлива непосредственно в топочном пространстве, что обеспечивает полноценное сжигание горючего без потерь из-за несгоревшей пыли.

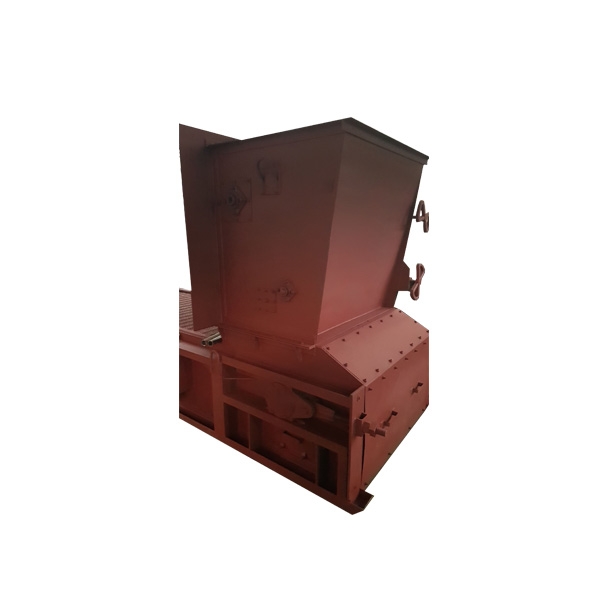

Горючее из бункера поступает в забрасыватель, где крупные части падают в роторный забрасывающий механизм и равномерно выкладываются на решетку, а мелкие – распыляются в топочное пространство. Горючее подается в решетку постоянно. Топка ТЧЗМ работает как на горячем, так и на холодном дутье, что позволяет использовать высоковлажный бурый уголь без риска невоспламенения горючего.

Сброс шлака производится автоматически при повороте решетки у фронта котла.

Условное обозначение

Топка ТЧЗМ A-B/C — это механическая топка с чешуйчатым колосниковым полотном и забрасывателем, где A — количество забрасывателей, а B/C — это ширина и длина ленточного полотна.

Особенности и преимущества

• Система пневмомеханической подачи топлива способствует сжиганию даже мелких частиц твердого топлива;
• Автоматизация процесса позволяет минимизировать ручной труд;
• Полноценное сжигание топлива обеспечивает высокий КПД и экономичный расход;
• Стабильная работа котельной с минимальным участие человека.

Размещение и установка

Топка устанавливается на опорные башмаки, которые заливаются бетоном. Сверху на топку устанавливается забрасыватель. Со стороны привода болтами прикрепляется рама. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. В конце происходит установка элементов управления.

Эксплуатация и техническое обслуживание

Во время эксплуатации топки необходимо обеспечить непрерывную подачу топлива на решетку. Не рекомендуется регулировать подачу топлива путем включения и выключения движения решетки, так как в таком случае на ней появляются прогары.

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства электроутрановок».

Комплектация

В комплекте топки ТПЛХ предусмотрено все необходимое, для установки оборудования: рама чешуйчатого полотна в сборке, чешуйчатое полотно, пневмомеханический забрасыватель, двигатель, элементы управления, арматура.
