Топка ТЛЗМ в Абакане

Устройство и принцип работы

Топка ТЛЗМ — это устройство для сжигания топлива в котлах, представленное двумя блоками: блоком топки с движущейся колосниковой решеткой ленточного типа и блоком забрасывателя для равномерной подачи топлива на решетку.

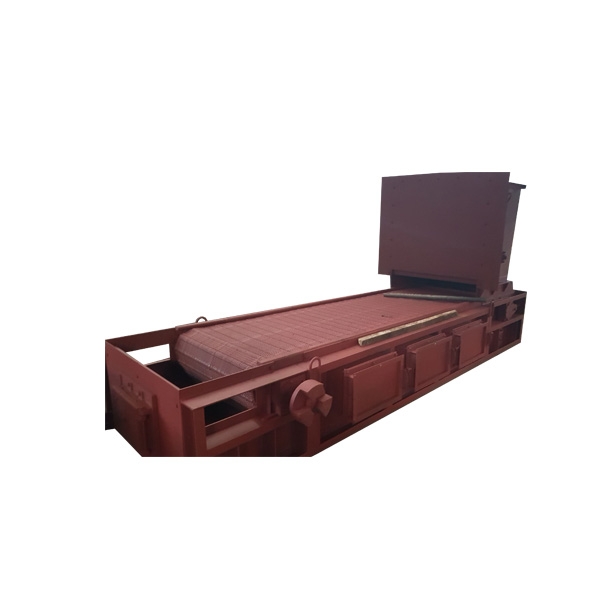

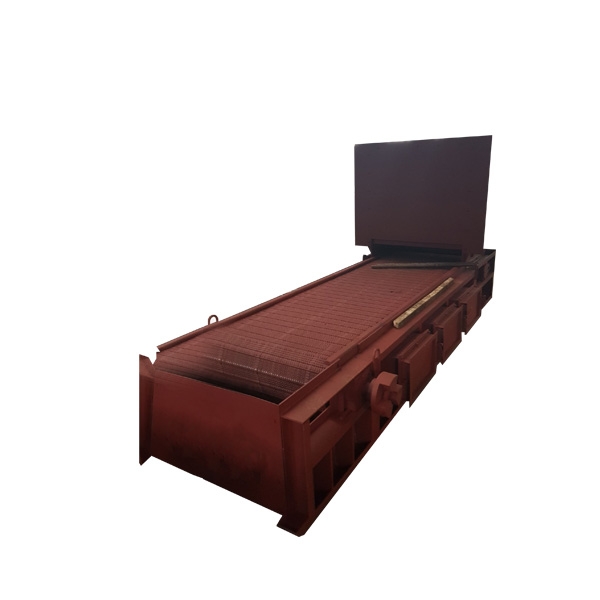

Колосниковая решетка собирается из различных колосников, которые соединены штырями. Скоростью движения решетки определяется тепловая нагрузка. Помимо этого, степень горения регулируется подачей воздуха под колосниковую решетку через воздушные коробы.

Особенностью топки ТЛЗМ является пневмомеханический забрасыватель, обеспечивающий совокупность двух типов подачи топлива: подача крупного топлива на решетку слоями и подача мелких частиц топлива потом воздуха непосредственно в топочное пространство, что обеспечивает полноценное сжигание горючего без потерь из-за несгоревшей пыли.

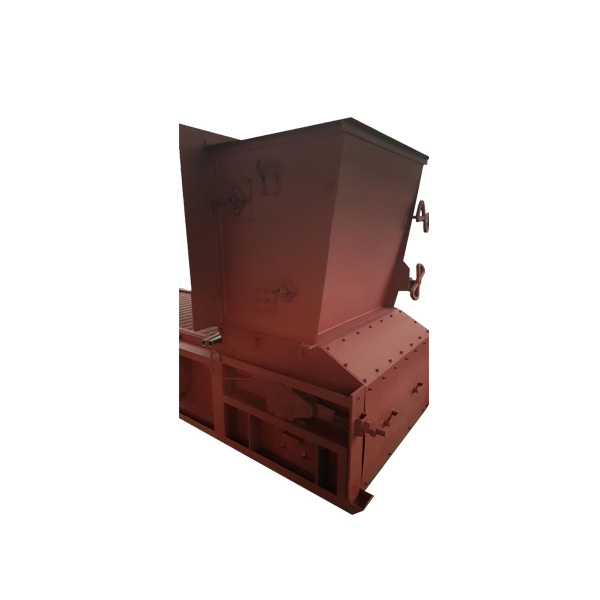

Горючее из бункера поступает в забрасыватель, где крупные части падают в роторный забрасывающий механизм и равномерно выкладываются на решетку, а мелкие – распыляются в топочное пространство. Горючее подается в решетку постоянно.

Условное обозначение

Топка ТЛЗМ A-B/C — это механическая топка с ленточной колосниковой решеткой заднего хода и забрасывателем, где A — количество забрасывателей, а B/C — это ширина и длина ленточного полотна.

Особенности и преимущества

• Система пневмомеханической подачи топлива способствует сжиганию даже мелких частиц твердого топлива;
• Автоматизация процесса позволяет минимизировать ручной труд;
• Полноценное сжигание топлива обеспечивает высокий КПД и экономичный расход;
• Ленточная колосниковая решетка способствует сжиганию угля до 20% влажности;
• Стабильная работа котельной с минимальным участие человека.

Размещение и установка

Топка устанавливается на опорные башмаки, которые заливаются бетоном. Сверху на топку устанавливается забрасыватель. Со стороны привода болтами прикрепляется рама. Важно обеспечить доступ кислорода к вентиляционной системе и установить оборудование ровно, используя уровень. В конце происходит установка элементов управления.

Эксплуатация и техническое обслуживание

Во время эксплуатации топки необходимо обеспечить непрерывную подачу топлива на решетку. Не рекомендуется регулировать подачу топлива путем включения и выключения движения решетки, так как в таком случае на ней появляются прогары.

Важно отметить, что производить ремонтные работы и техническое обслуживание могут только квалифицированные специалисты, имеющие специальное разрешение. При организации технического обслуживания следует учитывать требования «Правил устройства электроутрановок».

Комплектация

В комплекте топки ТЛЗМ предусмотрено все необходимое, для установки оборудования. Устройство поставляется двумя блоками: топка с ленточным полотном и забрасыватель. Оба блока в заводской сборке и требует только монтажа.
